Descripción
Muestreador para PM 10 en Alto Volumen JCZ-01
La necesidad de dotar a nuestro país, la Argentina, de dispositivos que permitan los muestreos ambientales para la determinación de la calidad de aire necesaria para hacer la vida saludable, nos llevó a desarrollar este muestreador de
partículas de acuerdo a las Normas Epa CFR 40 anexo 50 app B, que permite muestrear Particulado Total Suspendido, partículas de diámetro aerodinámico 10um, 2,5um en caudales de alto volumen.
El mismo fue construido en un todo de acuerdo con la normativa Epa y la mayor parte de sus componentes son fabricados en nuestro país.
GENERALIDADES

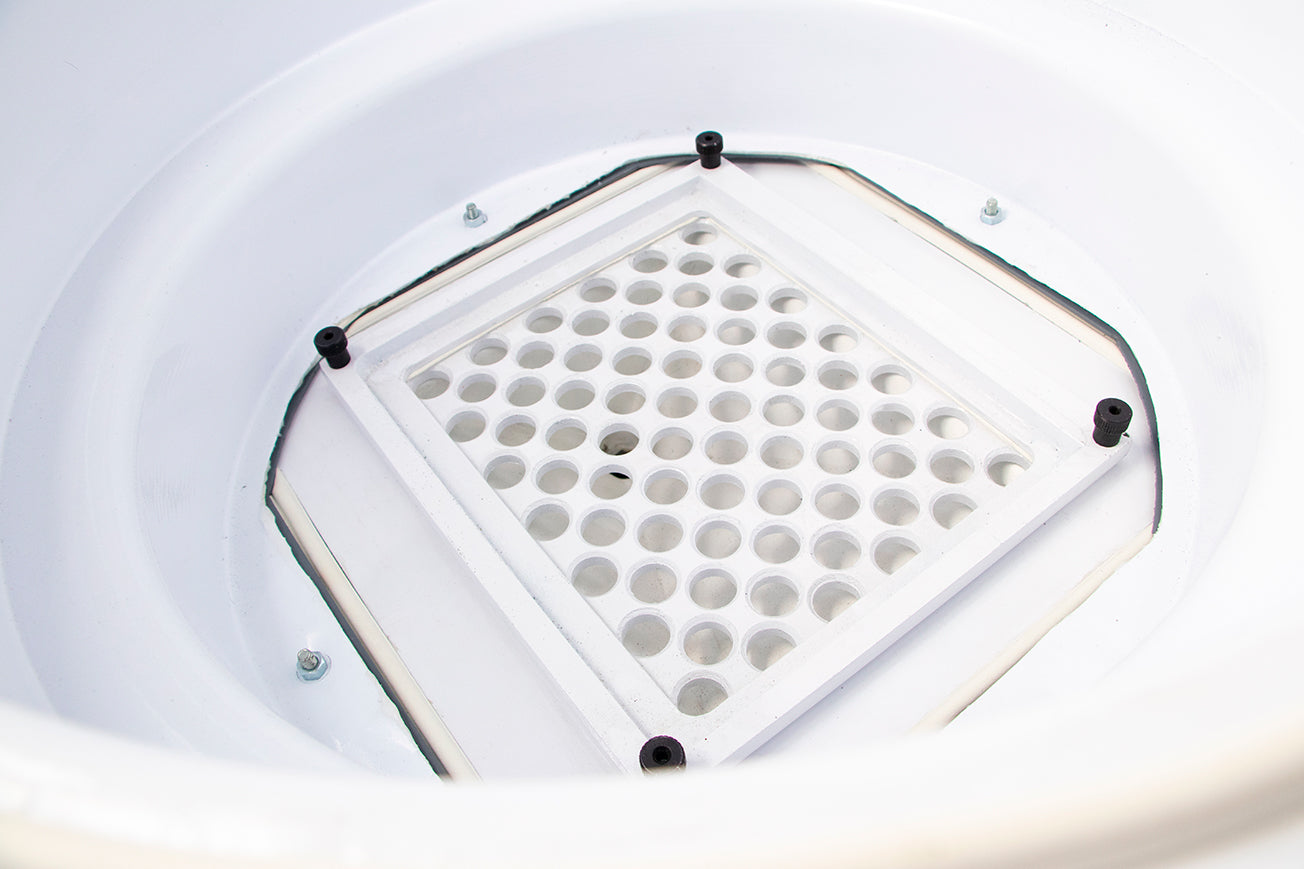

El dispositivo básico modelo HVB permite la recolección de partículas sobre un filtro de fibra de vidrio de 8”x10” de poro 2um y permite realizar PTS (Particulado Total Suspendido), con el agregado del ciclón HVB-01 permite la realización de PM10 (Particulado 10micrones). La bomba de alto volumen HV-03 permite un caudal máximo de 2,2 m3/min funciona con alimentación de 220 VAC. La modulación del caudal que genera la bomba se hace en forma electrónica a través de un variador de velocidad del motor. El equipo se complementa con un tablero a botonera y pantalla que permite acceder a distintos menús y funciones que facilitarán la tarea del usuario.
COMPONENTES:
Equipo base TSP …… HVB
Material de construcción: Acero inoxidable
Altura: 1,20 mts
Ancho: 44 cm
Profundidad: 44 cm
MANUAL DE INSTRUCCIONES | TSP/PM10/2.5 Alto volumen
Bomba de alto volumen …… HVB-03
Alimentación: 220 Volts
Caudal máximo: 2,2 m 3/min

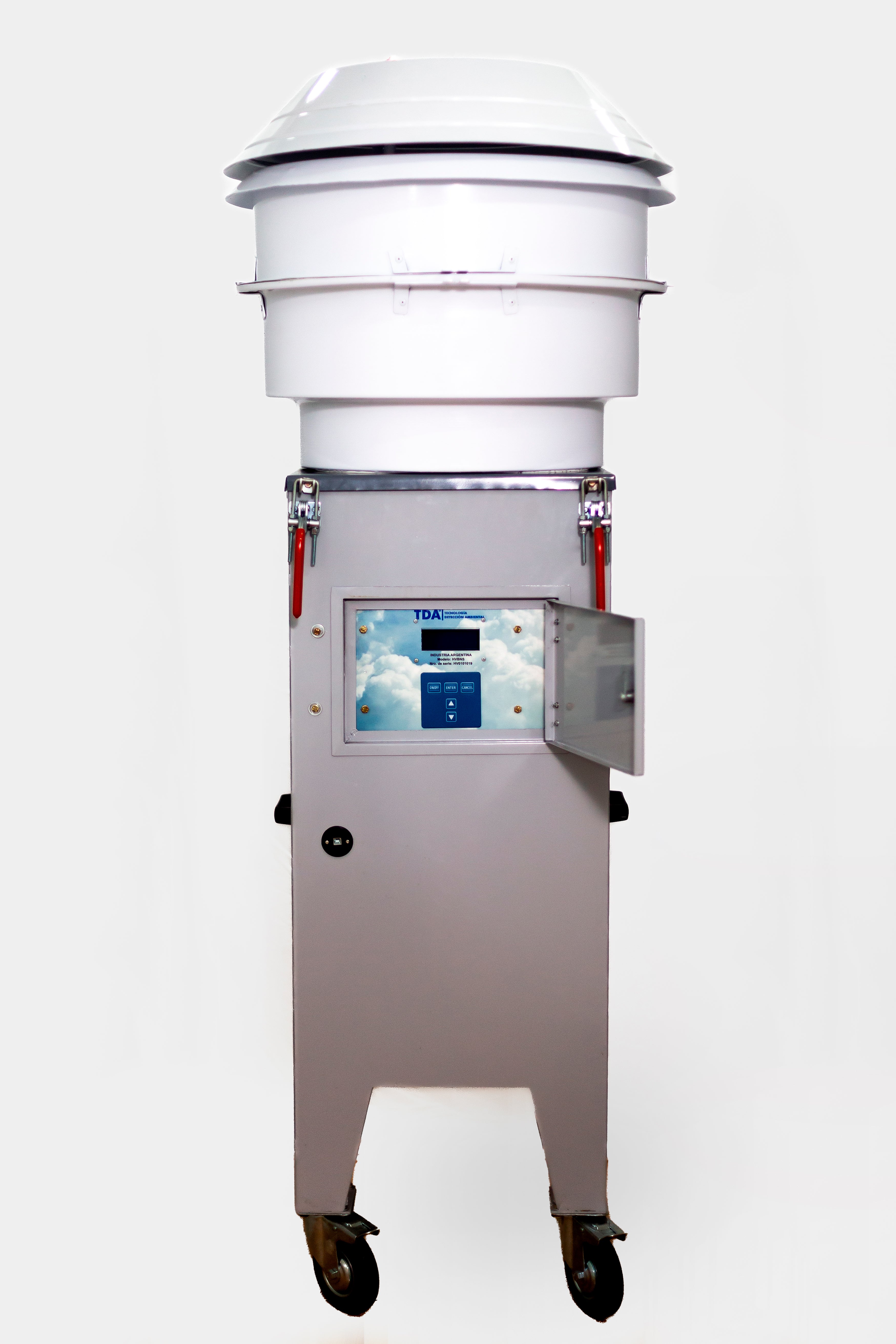

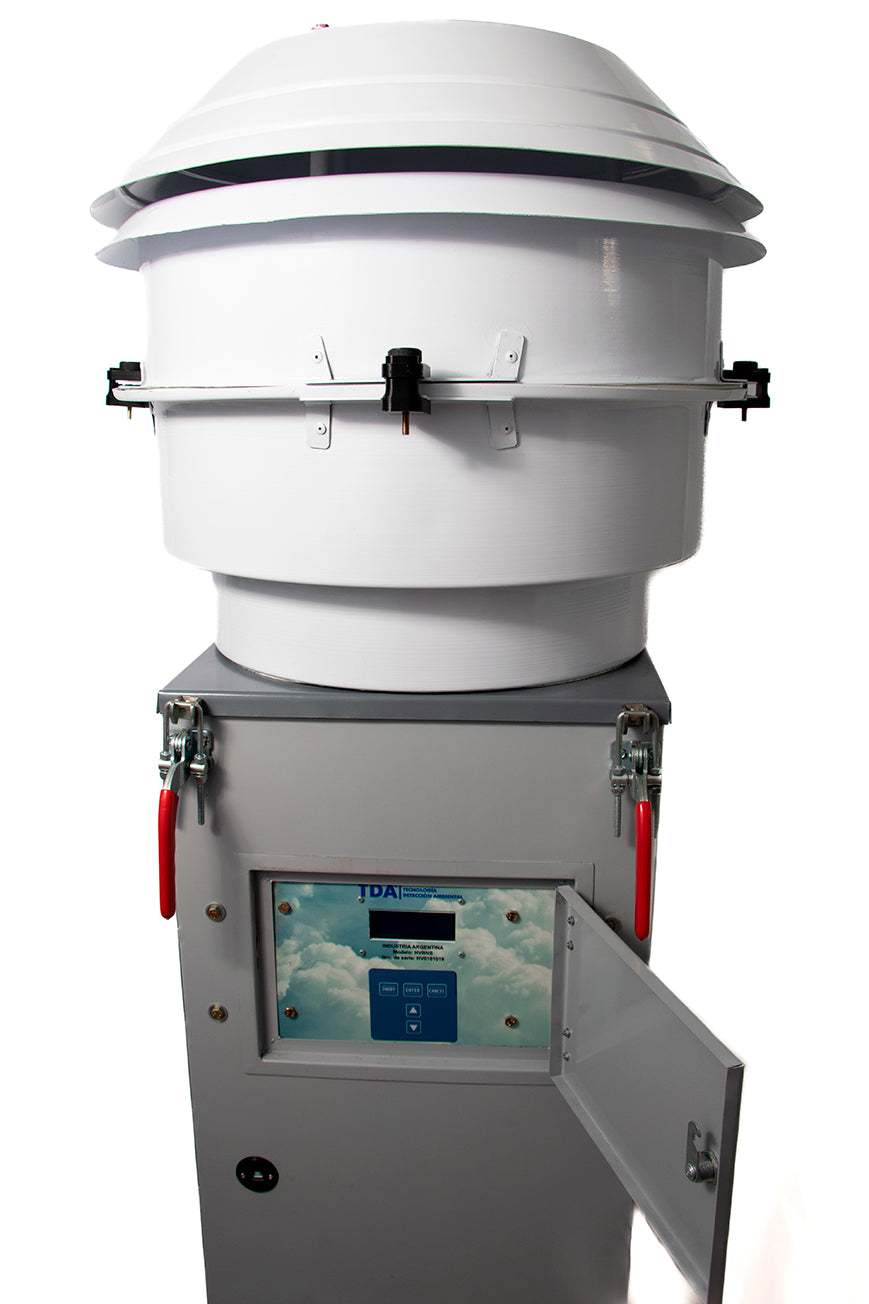

EQUIPO BASE | HVB
Permite la realización del muestreo Particulado Total Suspendido, el dispositivo está equipado con bomba de alto volumen
HVB-03, caudal máximo 2,2 m3/min, alimentación 220 VAC y el tablero de comando.

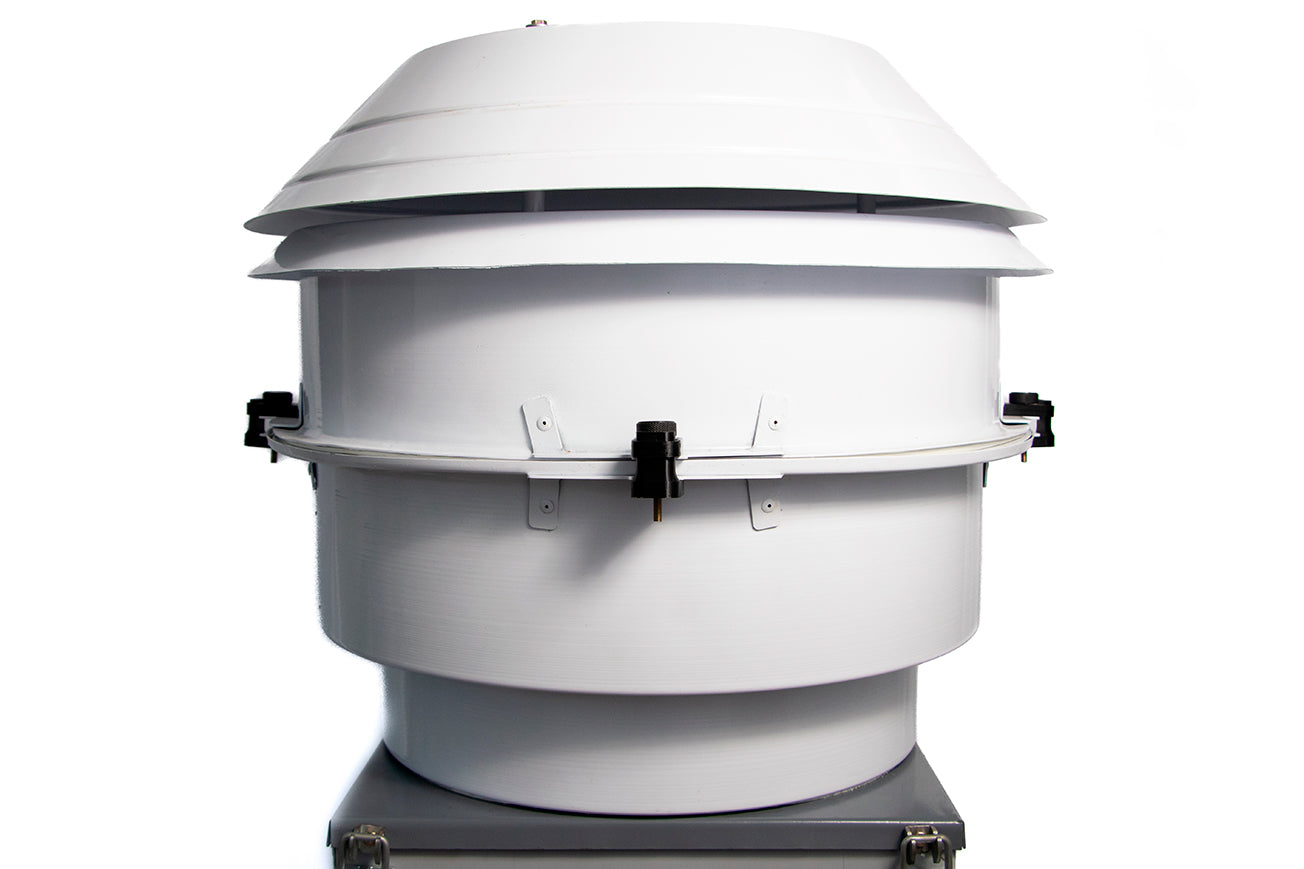

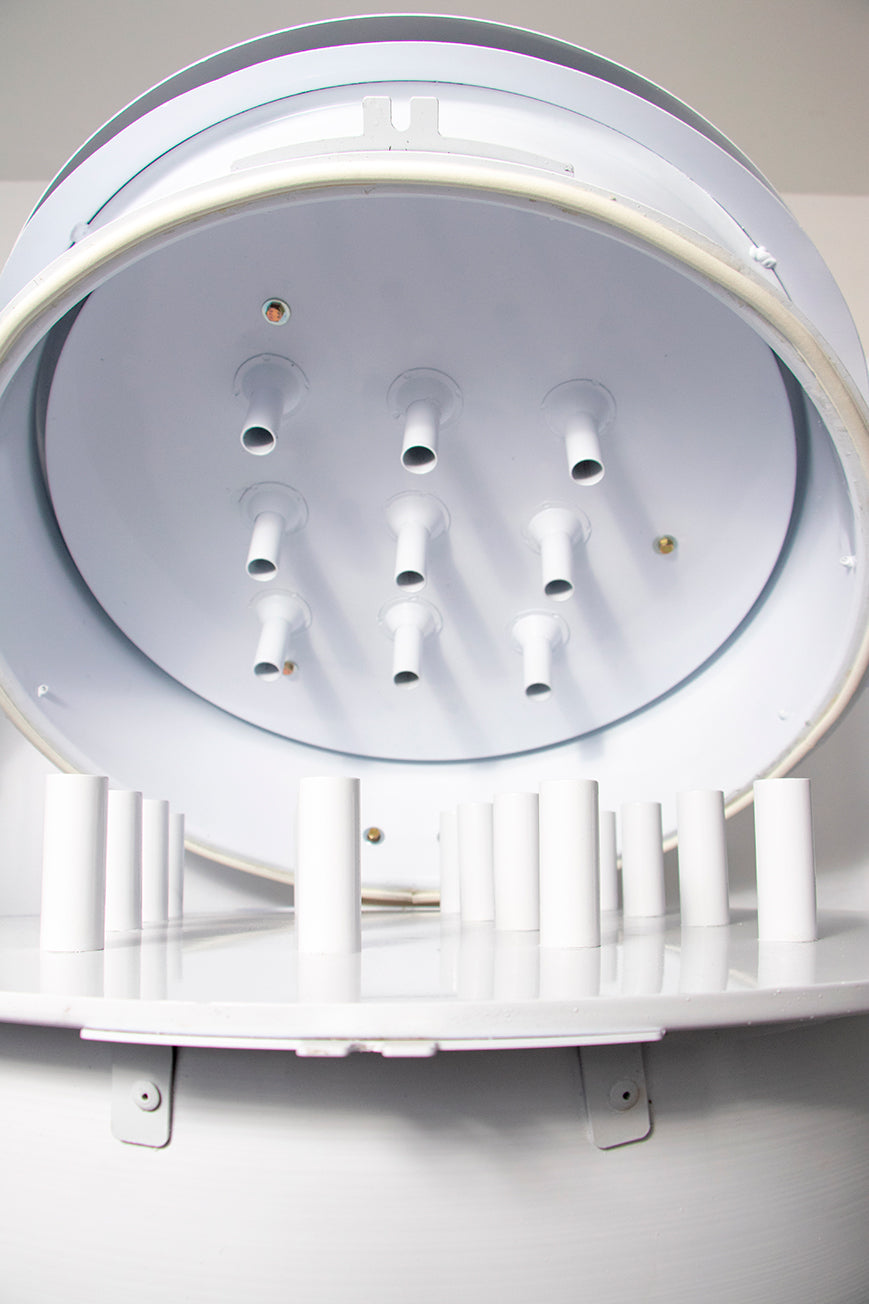

Ciclón PM10…… HVB-01
Material de construcción: Aluminio
Altura: 55 cm
Diámetro: 66 cm
BOMBA DE ALTO VOLUMEN | HVB-03
A este equipo se le pueden adaptar bombas de alto volumen de distintas marcas: Staplex, Andersen, etc. Nuestra bomba de alto volumen es la HVB- 03, Tensión 220 Volts 60 Hz, con un caudal de trabajo de 2,2 m 3. El caudal de la bomba se regula con un variador electrónico de frecuencia que por consiguiente varía la velocidad del motor, lo cual comanda el flujo para mantenerlo constante ante la saturación del filtro o cualquier variación que pueda presentarse en las contrapresiones del circuito neumático. El controlador electrónico evalúa constantemente un diferencial de presión que representa la velocidad del aire dentro del ducto principal, este parámetro será el que utilice el microprocesador para regular el caudal de succión de la bomba y constantemente aproximarlo al valor que exige la norma. El menú de medición también da la alternativa de operar con un caudal que el usuario establezca arbitrariamente.
CALIBRACIÓN
Nuestra empresa ofrece el servicio de calibración de estos equipos, proveyéndola de un certificado de acuerdo a la norma ISO 17025. Las calibraciones se realizan in situ a pedido del cliente y cumplen con lo previsto en las normas.
